Van Biervliet met haar versie van de NMBS reeks 23 in HO
Een technisch hoogstaand model
In 2010 verraste Van Biervliet de liefhebbers met de aankondiging om de reeksen 22, 23 en 25 in model uit te brengen. De voorbije jaren had Märklin en Trix het voor het zeggen met verschillende uitvoeringen in metaal. Alleen Lima en Dacker waren meer dan 30 jaar geleden Märklin voorafgegaan. Iedereen is dan ook benieuwd of Van Biervliet het beter zou doen dan Märklin. Niet alleen de technische prestaties, maar ook de afwerking zouden de potentiële klanten moeten overtuigen. Bij deze bijdrage gaan we echter geen vergelijking maken tussen Märklin en Van Biervliet.
De reeks 23 in model
Na onze positieve ervaringen met andere locomotieven die Van Biervliet de voorbije jaren heeft uitgebracht, blijven de eerste indrukken bij een nieuw model vaak doorslaggevend. Dit geldt ook voor deze versie van de reeks 23. Van Biervliet heeft daarom beslist om het model pas uit te brengen nadat alle mogelijke zichtbare en onzichtbare tekortkomingen tijdens de ontwikkeling waren weggewerkt. Hiervoor werkt Van Biervliet samen met LS Models die instaat voor de eigenlijke ontwikkeling. De productie en de montage zijn uitgevoerd bij Modern Gala in China. Het resultaat van deze samenwerking mag dan ook gezien worden. Het is een perfect ogend model dat voldoet aan de stoutste verwachtingen.
Eerste indrukken
Het eerste wat opvalt, is de realistische kleurweergave en de superfijne detaillering. Pas wanneer we een vergelijking maken met het echte voorbeeld valt het op hoeveel aandacht is besteed aan de correcte weergave van alle details. Van Biervliet brengt tegelijk twee verschillende nummers uit. Bekijken we deze modellen van dichtbij, dan ontdekken we een groot aantal verschillen. Beide locomotieven kunnen immers ingezet worden in een andere periode. Alle kleine details zijn daarom aangepast in de toestand zoals ze indertijd gereden hebben. De 2311 kan je laten rijden in tijdperk IV tussen 1986 en midden jaren 1990. De 2366 kan ingezet worden in tijdperk V vanaf 1993 tot begin 2001. Na deze datum werden de Magelan-stickers op de deuren aangebracht.
Schildering
De schildering is perfect uitgevoerd. Hierop valt niets aan te merken. De kast is geschilderd in elektrisch blauw op basis van een kleurstaal van de NMBS. In het midden loopt een gele band tot aan de roosters op de zijkant. Onderaan zien we een tweede gele band tot aan de deuren. Deze combinatie wordt sinds de jaren 1980 systematisch gebruikt voor alle elektrische locomotieven. Onderaan is de kast zwart geschilderd in dezelfde kleuren als het chassis. Het dak en de pantografen zijn grijs. Het model is afgewerkt met een satin glans waardoor de kleuren volledig tot hun recht komen.
De blauwe schildering met gele band werd vanaf 1980 tot 1994 geleidelijk ingevoerd. Daarvoor was de overwegend groene en gele schildering in gebruik. De 2311 kreeg in 1984 zijn blauwe livrei. De 2366 kwam in 1986 aan de beurt. De opschriften zijn van een bijzonder hoge kwaliteit. Alles is goed leesbaar, al heb je daarvoor soms een vergrootglas nodig. Geen enkel detail ontbreekt. Alle onderdelen zijn vooraf gemonteerd en zitten stevig vast.
Het model van de reeks 23 wordt geleverd met aan één zijde een NEM schacht en een goed werkende kortkoppelmechanisme. Aan de andere zijde zien we vooraf gemonteerde leidingen en een imitatie modelkoppeling. In een zakje zitten extra onderdelen om een compleet vitrine model te maken, of om de andere zijde eveneens te voorzien van een werkende koppeling. Daarnaast vind je ook nog enkele reserveonderdelen.

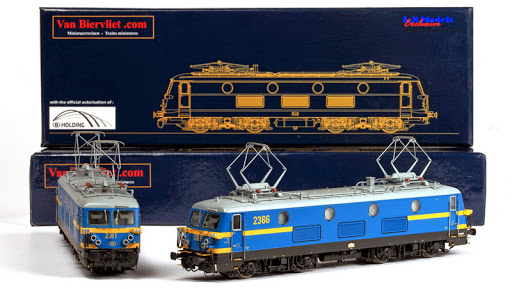

Van Biervliet komt tegelijk met twee nummervarianten van de reeks 23. Wie oplet, ziet enkele opvallende verschillen tussen beide modellen. De 2311 behoort tot de stelplaats Ronet en is uitgevoerd in tijdperk IV (tot 1991). De 2366 hoort thuis in tijdperk V en heeft Oostende als thuisbasis. Beide modellen hebben geen Magelan pictogrammen op de deuren. Die zijn pas in 2001 aangebracht.
De 2311 heeft als revisiedatum 7.1.86. Er is nog geen sonorisatie kabel voor de intercom geïnstalleerd. De 2366 is inzetbaar vanaf 15.11.93. De bufferplaat is vernieuwd, de cijfers zijn anders geschilderd en het B-logo ontbreekt. Let ook op de fijne details van de frontlampen.
Het aantal lamellen in de ventilatieroosters komen precies overeen zoals in werkelijkheid. Door de ruiten vang je een glimp op van het interieur. De fabrieksplaat is nog net leesbaar en vermeld de constructeurs die bij de bouw van de loc betrokken waren.
De looproosters van de 2366 hebben gele randen voor de veiligheid. Let ook op de kabels die mooi door de handgreep lopen. Deze kabels om te rijden in treinschakeling werden in de loop van de jaren 1970 aangebracht.
De tractielampen boven het linkse raam zijn grijs geschilderd. Ze worden niet meer gebruikt omdat de loc is uitgerust voor het rijden in treinschakeling. De looproosters boven de buffers zijn in messing.

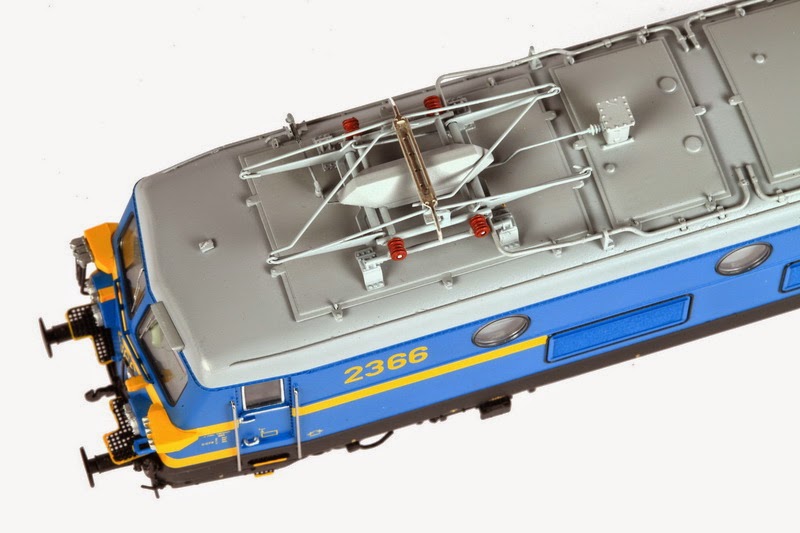

De 23 is uitgerust met ACEC-stroomafnemers die speciaal voor dit model zijn ontwikkeld. De smalle sleepstukken zijn conform het echte voorbeeld.
Achter de eerste panto vinden we het kastje voor beveiliging van de hoogspanning. De leidingen op het dak zijn in kunststof en zijn niet in het dak meegegoten.
Van Biervliet - Reeks 23 (1)
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6846.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559703548551922
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6825.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559679512375746
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6829.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559691348552354
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6849.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559707478391906
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6855.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559714957356482
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6860.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559721028404034
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6862.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559726330644242
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6879.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559738990881106
Rijeigenschappen
Het losmaken van de kap moet zeer voorzichtig gebeuren om te voorkomen dat onderdelen zouden afbreken. Bekijk vooraf de tekeningen in de handleiding. Gebruik geen kaasprikjes maar twee dunne stevige stukjes karton.
De aandrijving gebeurt met een Japanse Canonmotor met twee vliegwielen. Aan één zijde vinden we een kuipje voor de luidspreker van de geluidsdecoder. De printplaat is door Van Biervliet ontwikkeld. De verende pinnen maken contact met de flexprint onder het dak. Deze verbindingen zorgen voor de front- en cabineverlichting en elektrische geleiding via de bovenleiding.
De analoge basisversie is voorzien van een dummy stekker. Deze kan vervangen worden door een 21-polige decoder. Bij de versie voor drierail wordt standaard een ESU LokPilot M4 v4 ingebouwd. Als optie kan je ook kiezen voor een model met een ESU geluidsdecoder.
De draaistellen zijn samengesteld uit verschillende onderdelen. De draaistellen van de 2366 in tijdperk IV zijn ander opgebouwd dan de 2311 in tijdperk V. De draaistellen zijn geschikt voor korte bogen van 358 mm. Hiervoor is de bovenste rand van het draaistel in de hoeken dunner dan in het midden. Ook de binnenkant van de kast is op de plaats van de draaistellen dunner uitgevoerd.

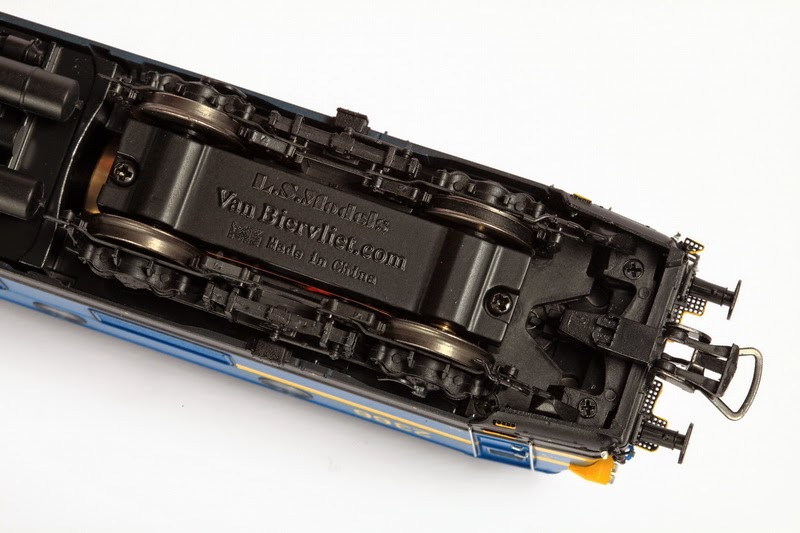

Onder de draaistellen vinden we naast het logo van Van Biervliet eveneens de verwijzing naar LS Models en Modern Gala. De beugelkoppeling kan in twee standen gemonteerd worden. De versie voor drierail heeft aangepaste wielen en een sleper. Eén wiel is uitgerust met een antislipband. Let ook op de uitsparing in de kast ter hoogte van de draaistellen.
De rijeigenschappen van het model zijn uitstekend. Wij konden een analoge en een digitale versie uittesten. De digitale uitvoering die Van Biervliet levert is uitgerust met een LokPilot v4.0 M4. Deze multiprotocol decoder van ESU is vooraf geprogrammeerd zodat ook alle functies optimaal kunnen bediend worden. Uiteraard kan je zelf een decoder plaatsen. Hiervoor moet je de kast oplichten. Dit moet uiterst voorzichtig gebeuren en staat beschreven in de meegeleverde handleiding. Deze tekeningen vind je ook op de website www.vanbiervliet.com.
Bij de loc krijg je een aantal onderdelen om van je loc een vitrineversie te maken of om je model aan beide te voorzien van dummy aansluitingen. Van Biervliet voegt enkele tekeningen bij de doos om de correcte montage toe te lichten.
Van Biervliet - Reeks 23 (2)
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6800.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559649855772930
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6807.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559646740677954
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6808.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559795766986930
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6885.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559756791861842
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6809.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559667647300882
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6821.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559675319023618
Van Biervliet HO 2366 tpV (VB-3001) en 2311 tpIV en (VB-3002) 01-12-2013 199,00 IMG_6883.JPG
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559747785124162
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139888590390300450
Besluit
De eerste oplage van beide modellen is bij het verschijnen van dit artikel zo goed als uitverkocht. Dit is ook voor Van Biervliet een verrassing. Blijkbaar hebben veel liefhebbers drie jaar gewacht tot het model uiteindelijk beschikbaar was. In 2014 en later zullen nieuwe nummervarianten volgen. Indien haalbaar zullen ook deze modellen nog aan een basisprijs van € 199,00 aangeboden worden. Daarna zal van Biervliet geleidelijk alle kleurvarianten aanbieden. Vervolgens is het de beurt aan de volgende modellen van de reeksen 22, 25 en 25.5.
De eerste modellen werden uitgebracht in samenwerking met LS Models en geproduceerd bij Modern Gala in China. De samenwerking verloopt echter niet zo vlot als men zou verwachten. Van Biervliet kan nooit een exacte datum bepalen waarop een nieuw model verkrijgbaar zal zijn. Zij zijn hiervoor grotendeels afhankelijk van LS Models en de productiecapaciteit van Modern Gala. Het zou ons bijgevolg niet verwonderen indien Van Biervliet de samenwerking met LS Models stopzet en zelf op zoek gaat naar een andere fabriek in China om haar matrijzen te laten spuiten en de montage van het model te laten uitvoeren. Wordt ongetwijfeld vervolgd.
Afmetingen
|
1:1 | 1:87 | Van Biervliet |
Lengte over de buffers |
18.000 mm | 206,9 mm | 206,9 mm |
Asafstand |
3450 mm | 39,7 mm | 39,9 mm |
Radafstand |
8.600 mm | 98,9 mm | 99,4 mm |
Diameter wielen |
1.262 mm | 14,5 mm | 14,5 mm |
Breedte |
2.915 mm | 33,5 mm | 33,9 mm |
Uitgebrachte en aangekondigde versies (toestand 2015)
Reeks 23 - 2366 blauw geen B-logo met kabel Depot Oostende | IV | VB-3001 | 12/2013 | 199.00 |
Reeks 23 - 2311 met B-logo zonder kabel Depot Oostende | IV | VB-3002 | 12/2013 | 199.00 |
Reeks 23 - 2363 geel zonder contactdoos en verbindingskabel Depot Brussel-Zuid | IV | VB-3003 | 10/2014 | 199.00 |
Reeks 23 - 2352 blauw met contactdoos en met verbindingskabel met B-logo ‘B’ en Magelansticker Tp V-VI Depot Antwerpen/Anvers | V-VI | VB-3004 | 10/2014 | 199.00 |
Reeks 23 - 2347 blauw met boord aan zijkant met contactdoos en met verbindingskabel | V | VB-3005 | ? | 219,00 |
Reeks 23 - 2306 Groen met verbindingskabel, witte V op het front. Stelplaats Ronet | IV | VB-3006 | ? | 219,00 |
Van Biervliet - Reeks 23 (3)
2311 in Hever Lijn 53 20.10.2009 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139893211163878770
2366 in Buizingen Lijn 26 30.08.2091(foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139893211232445122
2366+2324 in Duffel over de Netebrug Lijn 27 op 16.09.2004 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139893222876720354
2366 Mortsel Amedeus 25.01.2003 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139893211986713586
2311 in Langdorp op lijn 25 met ketelwagens (foto Axel Vermeulen)
2311 in Langdorp op lijn 25 met ketelwagens (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559653205131202

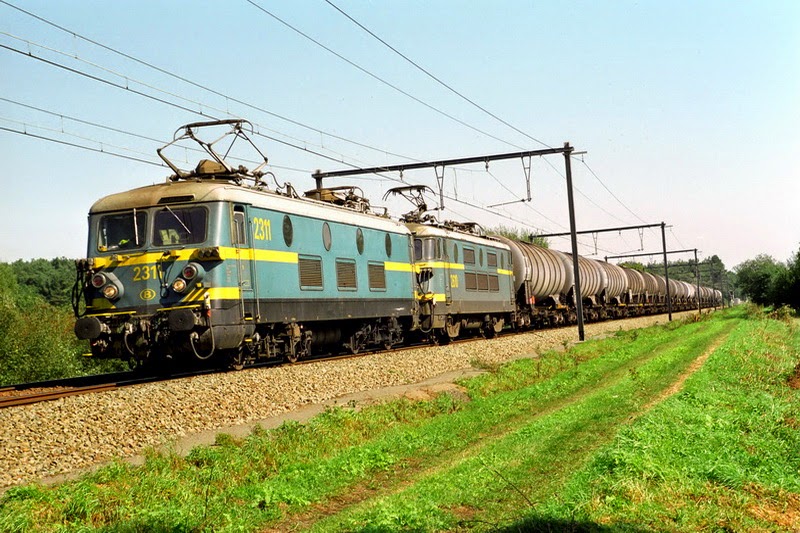

2311 in Langdorp met een sleep ketelwagens op lijn 85 op 21.09.2006 (foto Axel Vermeulen)
2311 in Langdorp met een sleep ketelwagens op lijn 85 op 21.09.2006 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559794796994610
2366 en 2346 in treinschakeling in Langdorp op lijn L35 op 21.09.2006 (foto Axel Vermeulen)
2366 en 2346 in treinschakeling in Langdorp op lijn L35 op 21.09.2006 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559803688327762
2311 in het station van Aarschot op lijn 35 op 13.04.2010 (foto Axel Vermeulen)
2311 in het station van Aarschot op lijn 35 op 13.04.2010 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559790050231794
Van Biervliet - Reeks 23 (3)
2311 in Hever Lijn 53 20.10.2009 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139893211163878770
2366 in Buizingen Lijn 26 30.08.2091(foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139893211232445122
2366+2324 in Duffel over de Netebrug Lijn 27 op 16.09.2004 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139893222876720354
2366 Mortsel Amedeus 25.01.2003 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139893211986713586
2311 in Langdorp op lijn 25 met ketelwagens (foto Axel Vermeulen)
2311 in Langdorp op lijn 25 met ketelwagens (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559653205131202
2311 in Langdorp met een sleep ketelwagens op lijn 85 op 21.09.2006 (foto Axel Vermeulen)
2311 in Langdorp met een sleep ketelwagens op lijn 85 op 21.09.2006 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559794796994610
2366 en 2346 in treinschakeling in Langdorp op lijn L35 op 21.09.2006 (foto Axel Vermeulen)
2366 en 2346 in treinschakeling in Langdorp op lijn L35 op 21.09.2006 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559803688327762
2311 in het station van Aarschot op lijn 35 op 13.04.2010 (foto Axel Vermeulen)
2311 in het station van Aarschot op lijn 35 op 13.04.2010 (foto Axel Vermeulen)
https://picasaweb.google.com/105285067602491302007/VanBiervlietReeks23#6139559790050231794
Deze opname is gemaakt in 2003 in Berchem op lijn 27A op de grens met Deurne en Mortsel. Op de foto draagt de 2366 het B-logo op het front en heeft de loc Antwerpen-Noord als stelplaats. Eind 2009 werd deze loc op rust gesteld. Hij werd in 2012 gesloopt. In september 2007 kreeg ze nog haar laatste revisie.
